車輛是我們公眾日常的交通工具，車內的電磁污染受到了公眾越來越多的關注。新修訂的強制標準GB27630-202X《乘用車內空氣質量評價標準》擬將車內電磁場作為其中一項指標進行要求，按GB/T37130-2018 《車輛電磁場相對于人體曝露的測量方法》中的測量方法對車內磁場強度進行測量，在10Hz~400kHz的頻率范圍內，電磁場測量結果應滿足GB8702-2014的電磁曝露公眾限值要求。

對于無線充電汽車，GB/T 38775.4-2020《電動汽車無線充電系統 第4部分：電磁環境限值與測試方法》給出了電動汽車無線充電系統的電磁環境限值要求及測量方法，GB/T32577-2016、TB/T3551-2014《動車組內低頻磁場限值與測量方法》給出了軌道交通的低頻磁場曝露限值要求及測量方法，要求對軌道交通的低頻磁場曝露進行限制。

SEM-400車輛電磁場曝露測量系統針對車輛電磁場測量、電動汽車無線充電系統電磁環境測量及軌道交通的低頻磁場測量需求而設計，能夠滿足GB/T37130、TB/T3351、GB/T32577等標準的要求，具有多探頭分布式同步監測低頻磁場，依照GB8702-2014、ICNIRP2010、ICNIRP1998等國內外限值標準進行評價、對電磁場信號進行時域及頻譜分析、快速測量等特點。能夠滿足您對車輛及軌道交通電磁場相對于人體曝露的測量需求。

設計遵循的標準

SEM-400在設計中遵循以下標準，滿足以下標準對于測量?jì)x器設備的要求：

l GB/T32577-2016《軌道交通有人環境中電子和電氣設備產生的磁場強度測量方法》

l TB/T3551-2014《動車組內低頻磁場限值與測量方法》

l GB/T37130-2018《車輛電磁場相對于人體曝露的測量方法》

l GB/T 38775.4-2020 《電動汽車無線充電系統 第4部分：電磁環境限值與測試方法》

l JASO TP-13002:2013《關于汽車中人體暴露的電磁場測定方法的研究》

l IEC62764-1-2019《汽車環境中電子和電氣設備相對于人體暴露場的測量程序 - 第1部分:低頻磁場》

l IEC62597 《軌道交通有人環境中電子和電氣設備產生的磁場強度測量方法》

l EN50500 《軌道交通有人環境中電子和電氣設備產生的磁場強度測量方法》

?儀器介紹?

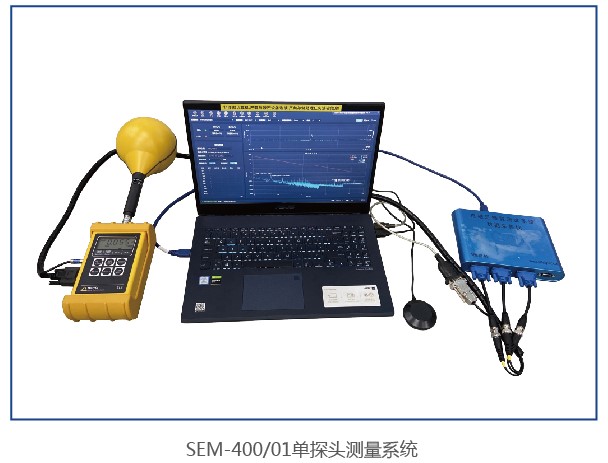

SEM-400/01單探頭測量系統為經濟型車輛電磁場測量系統，滿足常規的車輛電磁環境監測要求，支持在車內及車外靈活布點。

單探頭系統由1個低頻磁場測量?jì)x、電磁場曝露測量系統數據采集儀SEM-DL-01、計算機及SEM-400電磁場曝露測量系統軟件。其中低頻磁場測量?jì)x包括磁場探頭及測量主機，用于測量空間中的磁場，輸出X、Y、Z三軸的磁場模擬量，電磁場曝露測量系統數據采集儀SEM-DL-01為4通道模擬數據采集儀，對低頻磁場測量?jì)x輸出的三個軸向磁場模擬量分別進行采集測量，然后通過計算機的SEM-400電磁場曝露測量系統軟件進行數據處理得到頻譜、磁場強度和或標準限值的百分比。

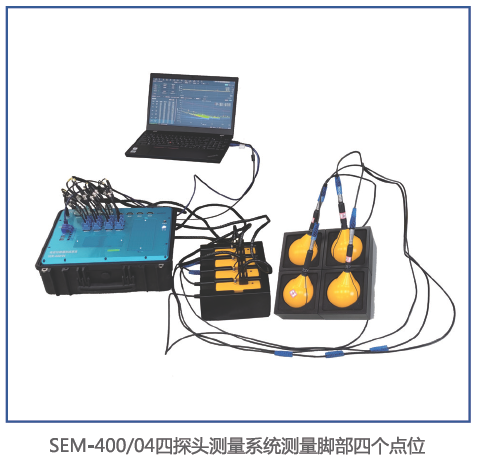

SEM-400/04四探頭測量系統用于對車輛內一個座椅的頭枕、靠部、座墊及腳部4個點位或者腳部的四個點位的電磁環境進行同步的監測，提高監測效率。也支持在車內或車外多個位置的同步監測，減少測試的時間及改善測試成本。

SEM-400/04四探頭測量系統由4個低頻磁場測量?jì)x、1個電磁場曝露測量系統數據采集儀SEM-DL-04、一個7探頭測量支架及SEM-400電磁場曝露測量系統軟件。電磁場曝露測量系統數據采集儀SEM-DL-04為12通道模擬數據采集儀，搭載SEM-400電磁場曝露測量系統軟件，顯示監測圖表及數據。提供7點位的人體模型測量支架，包括座椅的頭枕、靠背、座墊三個點位以及腳部四個點位的低頻磁場測量?jì)x測量支撐。

支持4個低頻磁場探頭、每個低頻磁場探頭三個軸向模擬信號共12通道同步采集及頻譜分析。

SEM-400/07七探頭測量系統用于對車輛內一個座椅的頭枕、靠背、座墊及腳部7個點位的電磁環境進行同步監測，提高監測效率。完整的GB/T 37130-2018標準要求測量解決范圍包括1個電磁場曝露測量系統數據采集儀SEM-DL-07、7個低頻磁場測量?jì)x，1套7探頭測量支架及SEM-400電磁場曝露測量系統軟件。測量支架保持探頭的中心距離座椅500px，滿足IEC62764-1-2019標準中的要求。

支持7個低頻磁場探頭、每個低頻磁場探頭三個軸向模擬信號共21通道同步采集及頻譜分析。

l車輛電磁場相對于人體曝露的測量

l無線充電汽車電磁環境的測量

l軌道交通電磁環境的測量

l動車組內低頻磁場測量

l家用電器電磁輻射測量

l充電樁電磁輻射測量

l SEM-400/01單探頭測量系統：經濟型配置方案，滿足車內車外靈活布點要求；

l SEM-400/04四探頭測量系統：標準配置方案，滿足對一個座椅頭枕、靠背、座墊及腳部4個點位進行同步測量需求，測量快速效率高。

l SEM-400/07七探頭測量系統：完整配置方案，滿足對一個座椅頭枕、靠背、座墊及腳部7個點位進行同步測量需求，測量快速效率高。

l 三軸全向磁場同步測量；

l 磁場量程：60nT-80mT；

l 測量頻率范圍：10Hz-400kHz，寬帶測量及全頻段的頻譜分析，可擴展為1Hz-400kHz、5Hz-20kHz、5Hz-400kHz；

l  支持市場上主流的低頻電磁場測量探頭^注1，如ELT400、SEM-400等；

l 依照ICNIRP1998公眾限值、ICNIRP1998職業限值、ICNIRP2010公眾限值、ICNIRP2010職業限值、GB8702-2014公眾限值進行評估，給出限值的百分比；

l ICNIPR1998及ICNIPR2010限值的時域計權；

l GB8702-2014的頻域計權，各頻點占限值的百分比；

l 支持接入GPS，獲取經度、緯度、速度及加速度等信息；

l 給出監測值隨時間變化曲線；

l 對應于監測值隨時間變化曲線的頻譜分析及回放；

l 高速采集及多通道并行快速處理，高速測量。

l 獲得計量器具型式批準證書（證書編號：2018E164-11）。

注1：接入的探頭需要有模擬信號輸出接口

l 時域磁場測量結果和頻域測量結果實時顯示；

l 頻域結果的頻率分辨率滿足GB/T37130-2018《車輛電磁場相對于人體曝露的測量方法》的要求；

l 數據可保存、瀏覽，可保存長時間測量結果；

l 內置符合IEC62311和IEC62233要求的時域數字濾波器，用戶可切換獲取ICNIRP1998公眾限值、ICNIRP1998職業限值、ICNIRP2010公眾限值、ICNIRP2010職業限值四種限值的時域計權值；

l 內置符合GB8702-2014限值的數字濾波器，可獲得GB8702-2014的頻域計權^注2；

l 支持擴展30kHz-30MHz電場及磁場選頻監測；

l 支持擴展直流磁場監測；

l 支持完整的七探頭測量系統；

                注2：目前尚未有標準或規范要求按照GB8702-2014限值進行時域計權。

LF-30作為便攜式中短波電磁場分析儀具有電場強度、磁場強度選配測量能力，具備良好的各向同性和平坦度。通過PC端軟件展示頻譜曲線，自動分辨******場強頻點，自動完成帶寬總場強計算，獲取3軸分量和綜合值。
