本系統利用鈮酸鋰晶體的電光效應原理研制光波導電磁場測量系統，通過模塊化設計，實現對DC-40 GHz電磁場信號的波形、頻譜、相位及幅度的測量。
系統具有大帶寬、高量程、響應時間快、無傳導干擾、對場擾動小等特點，應用于核爆脈沖、高壓放電脈沖、雷電脈沖、瞬態電磁脈沖、雷達脈沖、高功率微波、電磁兼容性及大場強的測量，特別適用于高場強電磁脈沖、高功率微波的測量，可以測量大量程圍內的微秒、納秒、皮秒級別電磁脈沖信號，準確獲得信號的時域波形及頻譜等信息。系統由光電探頭、光電主機及光纖組成，有系列探頭及對應主機實現對直流、工頻、2kHz-40 GHz頻段電場的測量，光波導電磁場測量系統相當于一個小尺寸、超大帶寬、大量程、對場擾動小的全向天線。
本系統利用鈮酸鋰晶體的電光效應原理研制光波導電磁場測量系統，通過模塊化設計，實現對DC-40 GHz電磁場信號的波形、頻譜、相位及幅度的測量。
系統具有大帶寬、高量程、響應時間快、無傳導干擾、對場擾動小等特點，應用于核爆脈沖、高壓放電脈沖、雷電脈沖、瞬態電磁脈沖、雷達脈沖、高功率微波、電磁兼容性及大場強的測量，特別適用于高場強電磁脈沖、高功率微波的測量，可以測量大量程圍內的微秒、納秒、皮秒級別電磁脈沖信號，準確獲得信號的時域波形及頻譜等信息。系統由光電探頭、光電主機及光纖組成，有系列探頭及對應主機實現對直流、工頻、2kHz-40 GHz頻段電場的測量，光波導電磁場測量系統相當于一個小尺寸、超大帶寬、大量程、對場擾動小的全向天線。
電磁兼容測試：
用于電子設備及系統的電磁兼容性測量等；可以作為場強監測探頭或場強傳感器，滿足IEC61000-4-3，GJB151B-2013，GJB1389A等標準的電場輻射敏感度（抗擾度）對應電場強度以及瞬態電磁場輻射敏感度（抗擾度）對應脈沖場的測試要求。
高壓輸變電工程電磁環境監測：
電暈放電、局部放電、開關操作沖擊放電以及雷電沖擊空氣間隙放電等瞬態脈沖電場的測量；絕緣子表面，高壓帶電設備附近等高強度工頻電場測量。
高功率電磁場及脈沖監測：
核電磁脈沖、高功率微波、雷達輻射場、靜電放電、化爆等離子體微波加工等的電場測量；脈沖直線加速器、大功率高頻高壓加速器、質譜分析儀等高能設備內部電場測量。
復雜電磁環境監測：
在有高強度雷達脈沖、多種體制的通信信號、寬帶的電子干擾信號、各種電子裝備產生的電磁干擾等等，光電場強測量系統的小尺寸、大寬帶、高量程、遠距離監測、快速響應等特點使得其成為復雜電磁環境監測的較好選擇。
電磁輻射監測：
移動通信基站、廣播電視發射塔、環境電磁場監測、電氣化鐵路、導航臺、家用電器等等的電磁輻射。相對于傳統的綜合場強儀，光電場強測量系統具有頻譜分析及時域波形測量的功能，相對于傳統的選頻分析儀，光電場強測量系統具有大帶寬的特點，頻率范圍達到40 GHz，一般傳統的選頻分析儀的頻率范圍是6 GHz。
大帶寬測量
電場測量的頻率范圍為DC-18 GHz，根據頻率測量帶寬的不同分為八種型號，其中OS-5-01型的頻率范圍為DC~200 kHz；OS-5-02型的頻率范圍為2 kHz~200MHz；OS-5-1型的頻率范圍為9kHz~1 GHz；OS-5-5型的頻率范圍30kHz~5 GHz；OS-5-10型的頻率范圍100kHz~10 GHz；OS-5-20型的頻率范圍為100 kHz~20 GHz；OS-5-40型的頻率范圍為1 GHz~40 GHz；OS-5-M型磁場測量系統頻率范圍為：1GHz~5 GHz。
脈沖場時域波形測量
光波導電磁場測量系統具有大帶寬、大動態范圍、響應時間快，可以迅速捕捉測量微秒、納秒、皮秒級別脈沖時域波形等特點，滿足電磁脈沖幅度高、脈寬窄、頻帶寬、瞬變的測量需求，可以測量雷電脈沖、核爆脈沖、化爆脈沖、雷達脈沖、放電脈沖、高功率微波等。
電磁兼容性能優越
光電探頭金屬電極細小，對被測場擾動小，探頭和光電主機之間為光纖連接，抗電磁干擾能力強，沒有射頻線纜連接帶來的串擾問題。
對被測信號的測量
光電探測主機將光電探頭輸出的光信號進行光電轉換解調放大后輸出到N型射頻接口，可以輸出到示波器或者頻譜儀，觀察信號時域波形、頻譜、幅度以及相位信息。
大場強信號測量的選擇
其中探頭OS-5-01的測量上限為500 kV/m，其他探頭測量幅度達到100kV/m（可定制更高場強的探頭，最高可達1000kV/m），滿足GJB1389A中所要求脈沖場及輻射抗擾度中場強的測量要求。遠大于傳統的檢波二極管偶極子探頭及熱偶極子探頭的幾百伏每米的測量上限。
遠距離測量
光電探頭與主機分離設計，兩者通過光纖連接，沒有傳統的射頻線纜帶來?yè)p耗而降低測量的靈敏度，測量點位與測量觀察點位可以相隔較遠。
抗大場強毀壞
光電探頭屬于無源鈮酸鋰晶體器件，內無電子元器件，不會(huì )被大場強毀壞，光電探頭和光電主機之間傳遞的是光信號，無論探頭處的場強多大，電磁能量都不會(huì )通過光纖傳遞到后端的光電主機及頻譜儀示波器等，因此也就不會(huì )被毀壞。而傳統的探頭或者天線通過金屬線纜連接主機，都存在大場強毀壞的問題。
小尺寸設計
單軸向光電探頭尺寸為35mm *55 mm*130mm或15 mm*55 mm*130mm；三軸向光電探頭尺寸為Φ50mm*80mm或Φ90mm*68mm（近似圓柱體結構）；或100 mm *100 mm*100 mm（正方體結構）；其中單軸傳感單元的尺寸小于10 mm*15mm*75 mm；可以方便的放置到窄小的空間中進行測量，也可架設在三腳架上進行測量。
戶外現場測量及實驗室測量設計
光電主機采用內置鋰離子電池供電，同時支持外接供電，便攜設計，探頭可以方便的安裝在絕緣三腳架，可以在實驗室測量，也可以攜帶到戶外在現場測量。
OS-5-01直流/工頻電場測量系統 | |
測量場類型 | 直流、工頻電場強度 |
頻率范圍 | DC~200 kHz |
頻域量程a | 200mV/m~200kV/m（頻譜儀測試，RBW=1kHz） |
時域量程b | 2 kV/m~200 kV/m（示波器測試） |
探頭類型 | 單軸向或三軸向 |
天線系數 | 約85~110（dB/m） |
工作溫度范圍 | +10℃~+40℃ |
工作相對濕度 | 5%~95% |
供電方式 | 鋰電池供電可充電或者220V交流供電 |
結果顯示 | 需外接頻譜儀/示波器測量 |
信號輸出接口 | N型 |
探頭尺寸 | 15 mm*55 mm*130 mm （單軸）；Φ90mm*68mm或100 mm *100 mm *100 mm（三軸） |
脈沖測量 | 支持 |
脈沖響應時間 | <3ns |
頻譜分析 | 支持可輸出到頻譜儀或接收機 |
時域分析 | 支持，可輸出到示波器，進行時域分析 |
光纖長度 | 20 m（標準，其他長度可訂做） |
主要應用領域 | 復雜電磁環境、微秒脈沖電磁場、雷電、靜電放電、電力放電監測 |
質保期 | 1年 |
備注 | 用戶提出另外的技術指標系統，可協調修改 |
OS-5-02微秒EMP測量系統 | |
測量場類型 | 微秒級脈沖電場 |
頻率范圍 | 2 kHz~200 MHz |
頻域量程a | 500 mV/m~500 kV/m（頻譜儀測試，RBW=1kHz） |
時域量程b | 5 kV/m~500 kV/m（示波器測試） |
探頭類型 | 單軸向或三軸向 |
天線系數 | 約85~110（dB/m） |
工作溫度范圍 | +10℃~+40℃ |
工作相對濕度 | 5%~95% |
供電方式 | 鋰電池供電可充電或者220V交流供電 |
結果顯示 | 需外接頻譜儀/示波器測量 |
信號輸出接口 | N型 |
探頭尺寸 | 15 mm*55 mm*130 mm （單軸）；Φ90mm*68mm或100 mm *100 mm *100 mm（三軸） |
脈沖測量 | 支持 |
脈沖響應時間 | <3ns |
頻譜分析 | 支持可輸出到頻譜儀或接收機 |
時域分析 | 支持，可輸出到示波器，進行時域分析 |
光纖長度 | 20m（標準，其他長度可訂做） |
主要應用領域 | 復雜電磁環境、微秒脈沖電磁場、雷電、靜電放電、電力放電監測 |
質保期 | 1年 |
備注 | 用戶提出另外的技術指標系統，可協調修改 |
OS-5-1納秒EMP測量系統 | |
測量場類型 | 脈沖電場 |
頻率范圍 | 9 kHz-1 GHz |
頻域量程a | 100 mV/m~100 kV/m（頻譜儀測試，RBW=1kHz） |
時域量程b | 50 V/m~100 kV/m（示波器測試） |
探頭類型 | 單軸向或三軸向 |
天線系數 | 約85-110（dB/m） |
工作溫度范圍 | +10℃~+40℃ |
工作相對濕度 | 5%~95% |
供電方式 | 鋰電池供電可充電或者220V交流供電 |
結果顯示 | 需外接頻譜儀/示波器測量 |
信號輸出接口 | N型 |
探頭尺寸 | 15 mm*55 mm*130 mm （單軸）；Φ50 mm*80mm或100 mm*100 mm *100 mm（三軸） |
脈沖測量 | 支持 |
脈沖響應時間 | <0.6ns |
頻譜分析 | 支持可輸出到頻譜儀或接收機 |
時域分析 | 支持，可輸出到示波器，進行時域分析 |
光纖長度 | 20m（標準，其他長度可訂做） |
主要應用領域 | 復雜電磁環境、納秒脈沖電磁場 |
質保期 | 1年 |
備注 | 用戶提出另外的技術指標系統，可協調修改 |
OS-5-5高功率微波測量系統 | |
測量場類型 | 脈沖電場、射頻電場、或射頻脈沖調制電場 |
頻率范圍 | 30 kHz-5 GHz |
頻域量程a | 100mV/m~100kV/m（頻譜儀測試，RBW=1kHz） |
時域量程b | 50 V/m~100 kV/m（示波器測試） |
探頭類型 | 單軸向或三軸向 |
天線系數 | 約 90-110（dB/m） |
工作溫度范圍 | +10℃~+40℃ |
工作相對濕度 | 5%~95% |
供電方式 | 鋰電池供電可充電或者220V交流供電 |
結果顯示 | 需外接頻譜儀/示波器測量 |
信號輸出接口 | N型 |
探頭尺寸 | 15 mm*55 mm*130 mm （單軸）；Φ50 mm*80mm或100 mm *100 mm*100 mm（三軸） |
脈沖測量 | 支持 |
脈沖響應時間 | <0.12ns |
頻譜分析 | 支持可輸出到頻譜儀或接收機 |
時域分析 | 支持，可輸出到示波器，進行時域分析 |
光纖長度 | 20m（標準，其他長度可訂做） |
主要應用領域 | 復雜電磁環境、納秒脈沖電磁場、雷達電磁場 |
質保期 | 1年 |
備注 | 用戶提出另外的技術指標系統，可協調修改 |
OS-5-10高功率微波測量系統 | |
測量場類型 | 脈沖電場、射頻電場、或射頻脈沖調制電場 |
頻率范圍 | 100 kHz-10 GHz |
頻域量程a | 100mV/m~100kV/m（頻譜儀測試，RBW=1kHz） |
時域量程b | 100 V/m~100 kV/m（示波器測試） |
探頭類型 | 單軸向或三軸向 |
天線系數 | 約 90-110（dB/m） |
工作溫度范圍 | +10℃~+40℃ |
工作相對濕度 | 5%~95% |
供電方式 | 鋰電池供電可充電或者220V交流供電 |
結果顯示 | 需外接頻譜儀/示波器測量 |
信號輸出接口 | N型 |
探頭尺寸 | 15 mm*55 mm*130 mm （單軸）；Φ50 mm*80mm或100 mm *100 mm*100 mm（三軸） |
脈沖測量 | 支持 |
脈沖響應時間 | <0.12ns |
頻譜分析 | 支持可輸出到頻譜儀或接收機 |
時域分析 | 支持，可輸出到示波器，進行時域分析 |
光纖長度 | 20m（標準，其他長度可訂做） |
主要應用領域 | 復雜電磁環境、納秒脈沖電磁場、雷達電磁場 |
質保期 | 1年 |
備注 | 用戶提出另外的技術指標系統，可協調修改 |
OS-5-20高功率微波測量系統 | |
測量場類型 | 脈沖電場、射頻電場、或射頻脈沖調制電場 |
頻率范圍 | 100 kHz-20 GHz |
頻域量程a | 1V/m~102kV/m（頻譜儀測試，RBW=1kHz） |
時域量程b | 60 V/m~102 kV/m（示波器測試） |
探頭類型 | 單軸向或三軸向 |
天線系數 | 約 90-110（dB/m） |
工作溫度范圍 | +10℃~+40℃ |
工作相對濕度 | 5%~95% |
供電方式 | 鋰電池供電可充電或者220V交流供電 |
結果顯示 | 需外接頻譜儀/示波器測量 |
信號輸出接口 | N型 |
探頭尺寸 | 15 mm*55 mm*130 mm （單軸）；Φ8 mm*60mm或100 mm *100 mm *100 mm（三軸） |
脈沖測量 | 支持 |
脈沖響應時間 | <0.04ns |
頻譜分析 | 支持可輸出到頻譜儀或接收機 |
時域分析 | 支持，可輸出到示波器，進行時域分析 |
光纖長度 | 20m（標準，其他長度可訂做） |
主要應用領域 | 復雜電磁環境、亞納秒脈沖電磁場、雷達電磁場 |
質保期 | 1年 |
備注 | 用戶提出另外的技術指標系統，可協調修改 |
OS-5-40高功率微波測量系統 | |
測量場類型 | 脈沖電場、射頻電場、或射頻脈沖調制電場 |
頻率范圍 | 1 GHz-40 GHz |
頻域量程a | 1V/m~100kV/m（頻譜儀測試，RBW=1kHz） |
時域量程b | 100 V/m~100 kV/m（示波器測試） |
探頭類型 | 單軸向或三軸向 |
天線系數 | 約 90-110（dB/m） |
工作溫度范圍 | +10℃~+40℃ |
工作相對濕度 | 5%~95% |
供電方式 | 鋰電池供電可充電或者220V交流供電 |
結果顯示 | 需外接頻譜儀/示波器測量 |
信號輸出接口 | N型 |
探頭尺寸 | 15 mm*55 mm*130 mm （單軸）；Φ50 mm*80mm或100 mm *100 mm*100 mm（三軸） |
脈沖測量 | 支持 |
脈沖響應時間 | <0.04ns |
頻譜分析 | 支持可輸出到頻譜儀或接收機 |
時域分析 | 支持，可輸出到示波器，進行時域分析 |
光纖長度 | 20m（標準，其他長度可訂做） |
主要應用領域 | 復雜電磁環境、亞納秒脈沖電磁場、雷達電磁場 |
質保期 | 1年 |
備注 | 用戶提出另外的技術指標系統，可協調修改 |
OS-5-M微波磁場測量系統 | |
測量場類型 | 磁場頻譜 |
頻率范圍 | 1 GHz-5 GHz |
量程 | 0.1 mA/m-50 mA/m |
分辨率 | 5 μA/m |
傳感器類型 | 單軸向磁場探頭 |
天線系數 | 約90-110（dB/m） |
工作溫度范圍 | +10 ℃~+40 ℃ |
工作相對濕度 | 5%~95% |
供電方式 | 鋰電池供電可充電或者220V交流供電 |
結果顯示 | 需外接頻譜儀或示波器測量 |
信號輸出接口 | N型 |
探頭尺寸 | 15 mm*55 mm*130 mm |
脈沖測量 | 支持 |
頻譜分析 | 支持，可輸出到頻譜儀或接收機 |
光纖長度 | 20m（標準，其他長度可訂做） |
主要應用領域 | 復雜電磁環境、強電磁場 |
質保期 | 1年 |
備注 | 用戶提出另外的技術指標系統，可協調修改 |
注釋?zhuān)?/strong>注a：頻域測量時，單個探頭動態范圍約60 dB，需多個探頭方能覆蓋此量程范圍。
注b：時域測量時，單個探頭動態范圍約30 dB，需多個探頭方能覆蓋此量程范圍。
一個探頭既可以進行時域測量，也可進行頻域測量。
注意：1）請勿用探頭長時間（不宜超過1分鐘）測試混響室內高功率微波（頻率大于10 MHz，場強大于10 kV/m），否則有可能高功率微波產生的熱量會(huì )燒毀探頭。
2）請勿將測量主機置于高功率微波場區域。如有需要，應進行良好的電磁屏蔽防護。
3）進行高功率微波測試時，應注意人員安全防護。
4）產品性能參數僅供參考，客戶實際要求的性能參數以雙方所簽訂的合同為準。
光波導電磁場測量系統配置一覽 | |
OS-5-01 | 主機：DC-200 kHz，量程200 mV/m-200 kV/m（頻域），2 kV/m-200 kV/m（時域） |
探頭：?jiǎn)屋S/三軸向，光波導電場探頭, 根據客戶需求配置多個探頭來保證量程覆蓋 | |
配件：OS-5光電測量系統軟件V1.0(按測量需求選配)、20米光纖、專用箱、操作手冊 | |
OS-5-02 | 主機：2 kHz-200 MHz，量程500 mV/m-500 kV/m（頻域），5 kV/m-500 kV/m（時域） |
探頭：?jiǎn)屋S向/三軸向，光波導電場探頭, 根據客戶需求配置多個探頭來保證量程覆蓋 | |
配件：OS-5光電測量系統軟件V1.0(按測量需求選配)、20米光纖、專用箱、操作手冊 | |
OS-5-1 | 主機：9 kHz-1 GHz, 量程100 mV/m-100 kV/m（頻域），50 V/m-100 kV/m（時域） |
探頭：?jiǎn)屋S向/三軸向, 光波導電場探頭, 根據客戶需求配置多個探頭來保證量程覆蓋 | |
配件：OS-5光電測量系統軟件V1.0(按測量需求選配)、20米光纖、專用箱、操作手冊 | |
OS-5-5 | 主機：10 kHz- 5 GHz, 量程100 mV/m-100 kV/m（頻域），50 V/m-100 kV/m（時域） |
探頭：?jiǎn)屋S向/三軸向, 光波導電場探頭, 根據客戶需求配置多個探頭來保證量程覆蓋 | |
配件：OS-5光電測量系統軟件V1.0(按測量需求選配)、20米光纖、專用箱、操作手冊 | |
OS-5-10 | 主機：100 kHz- 10 GHz, 量程100 mV/m-100 kV/m（頻域），50 V/m-100 kV/m（時域） |
探頭：?jiǎn)屋S向/三軸向, 光波導電場探頭, 根據客戶需求配置多個探頭來保證量程覆蓋 | |
配件：OS-5光電測量系統軟件V1.0(按測量需求選配)、20米光纖、專用箱、操作手冊 | |
OS-5-20 | 主機：100 kHz-20 GHz, 量程1V/m-102 kV/m（頻域），60 V/m-102 kV/m（時域） |
探頭：?jiǎn)屋S向, 光波導電場探頭, 根據客戶需求配置多個探頭來保證量程覆蓋 | |
配件：OS-5光電測量系統軟件V1.0(按測量需求選配)、20米光纖、專用箱、操作手冊 | |
OS-5-40 | 主機：1 GHz-40 GHz, 量程1V/m-100 kV/m（頻域），100 V/m-100 kV/m（時域） |
探頭：?jiǎn)屋S向/三軸向, 光波導電場探頭, 根據客戶需求配置多個探頭來保證量程覆蓋 | |
配件：OS-5光電測量系統軟件V1.0(按測量需求選配)、20米光纖、專用箱、操作手冊 | |
OS-5-M | 主機：1 GHz-5 GHz, 量程0.1 mA/m-50 mA/m |
探頭：?jiǎn)屋S向/三軸向, 光波導磁場探頭, 根據客戶需求配置多個探頭來保證量程覆蓋 | |
配件：OS-5光電測量系統軟件V1.0(按測量需求選配)、20米光纖、專用箱、操作手冊 | |
選配件 | |
DS4014E | 示波器 100 MHz帶寬，四通道，2 GSa/s采樣率 |
DSOX3102T | 示波器 1GHz帶寬，兩通道，5 GSa/s采樣率 |
R&S?FSH20 | 手持式頻譜分析儀，9 kHz ~ 20 GHz，帶前置放大器 |
R&S?FSH13 | 手持式頻譜分析儀，9 kHz ~ 13.6GHz，帶前置放大器 |
R&S?FSH4 | 手持式頻譜分析儀，9 kHz ~ 3.6 GHz，帶前置放大器 |
應用案例一：雷電電磁脈沖測量
背景介紹：
電壓等級的不斷升高，如超高壓、特高壓輸變電技術的發展與應用，使得絕緣配合成為高壓輸電線路設計中的關鍵問題之一。其中長空氣間隙放電機理的研究，對于科學合理地設計配置各類高壓電氣設備的絕緣參數，保證電力系統安全可靠地運行具有重要意義。對放電區域中的電場進行直接測量，是研究長空氣間隙放電機理的有效辦法，但是由于測量手段的限制，目前無法對雷電沖擊電壓作用下流注放電區域內部電場進行直接測量，對長空氣間隙放電機理的研究仍然停留在仿真計算階段。
標準雷電電磁脈沖波形為1.2/50 μs，在高電壓工程領域中這類場強高達幾百甚至上千kV/m的微秒強脈沖電場。
脈沖測量范圍：10 kV/m~1000 kV/m

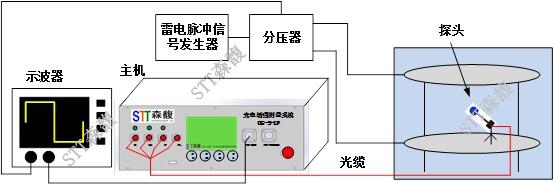

測試條件：使用標準雷電電磁脈沖發生器（上升時間1.2 μs±30%、半寬50 μs±20%，峰值電壓從1000 V到10000 V），電場探頭置于TEM cell中進行測量，將原始信號與測量信號接入示波器對比。

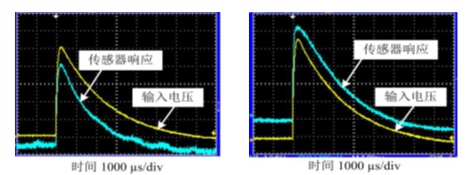

測試結果展示（上升時間1.2 μs±30%、半寬50 μs±20%）：
測試結果展示（250 μs/2500 μs）：
場強約111kV/m 場強約222 kV/m
應用案例二：納秒/皮秒電磁脈沖測量
背景介紹：
這類電磁脈沖的峰值場強一般從百V/m到幾十kV/m，脈沖時域波形上升時間、衰減時間以及半寬都在ns甚至ps量級，頻譜范圍主要覆蓋從幾十或者幾百kHz到幾百MHz甚至上GHz。因此，要求用于測量納秒電磁脈沖的系統具有寬帶寬、大線性動態范圍等特點。
適用范圍：瞬態電磁脈沖測量技術領域
測量范圍：0.1 kV/m ~100 kV/m
測試條件：

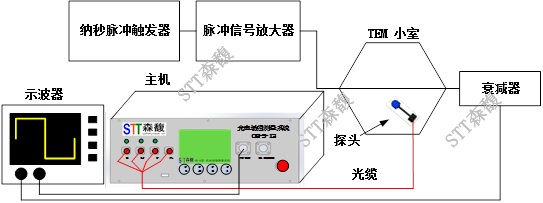

納秒脈沖觸發器與發生器作為信號發生系統，加入可調衰減器進行幅度調整，電場探頭置于TEM cell中進行測量，將原始信號與測量信號接入示波器對比。
測試結果展示：
應用案例三：高功率微波信號測量
背景介紹：
雷達信號通常的工作頻段從0.1~40GHz，雷達偵查系統重要的任務之一是從截獲的雷達信號中測量出信號的頻率，這類信號覆蓋頻段較廣。在測量此類高場強信號時，傳統天線探頭不能正常工作甚至燒壞，光電場強測量系統探頭屬于無源探頭，可適應這種持續的、大幅度信號進行測量。
適用范圍：雷達探測技術領域
脈沖測量范圍：1kV/m~30 kV/m（時域量程）
測試條件：

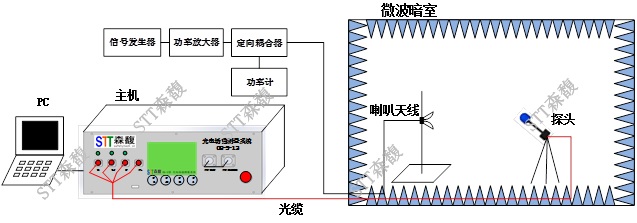

使用信號源、功放、雷達信號發射機作為信號發生系統，暗室內部的場強值根據功率計的讀數確定，將電場探頭置于微波暗室中進行測量，測量信號通過示波器觀測。

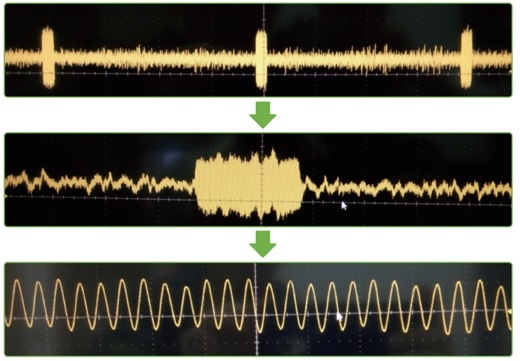

雷達調制信號測試：
載波為3 GHz正弦波，調制信號為30 kHz方波，信號幅度為2 kV/m
應用案例四：工/射頻場強測
背景介紹：
光電場強測量系統探頭采用光學晶體制作，屬于“無源探頭”，系統具有大帶寬、高穩定度以及對無干擾的特點，可以精準的測量工頻、射頻信號，通過系統內置選頻設備或外接頻譜儀，可分析測量信號的頻譜及場強。
適用范圍：工頻、射頻信號測量技術領域
測量范圍：0.1V/m~30 kV/m（射頻）、100 V/m~200 kV/m（工頻）
測試條件：工頻電場在工頻電場校準系統中測試，射頻信號在TEM/GTEM cell/微波暗室中測試，測量系統可采用內置選頻設備，通過手持顯示設備可讀取被測的場強值。

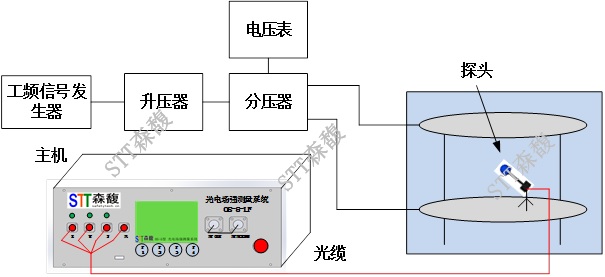

工頻測量系統

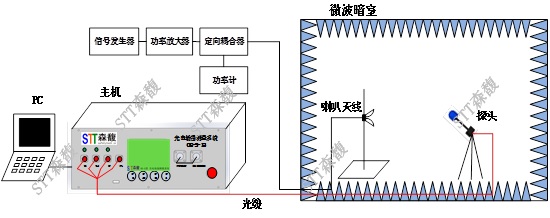

射頻測量系統
測試結果展示：
OS-5-02主機顯示場強值

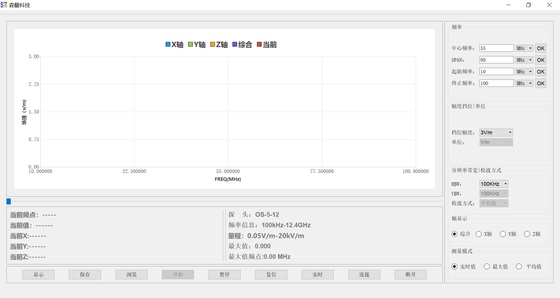

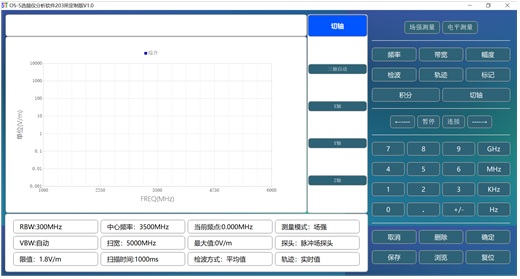

OS-5-5PC軟件顯示場強值
實際應用案例：中國某計量測試研究所——高場強脈沖場測量

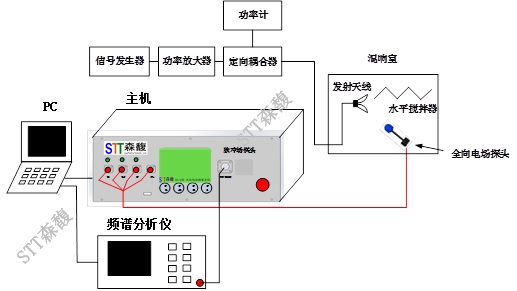

使用高功率功率放大器在混響室中可產生高于1000 V/m的連續電場信號，由于光波導電場傳感器的無源性，非常適合測量高場強信號，將探頭與主機使用光纜連接，主機輸出連接頻譜分析儀，在PC上配合場強測量軟件控制采集頻譜分析儀進行場強與頻率的讀數，測量范圍200V/m~6000 V/m，載波頻率范圍1GHz~14 GHz，調制信號頻率范圍1kHz~100kHz，脈沖上升沿時間≤1ns。
注意：請勿在混響室中高功率微波環境長時間測試，否則熱量吸收有可能導致溫度過高損壞探頭。
實際應用案例：中國某基地——化爆脈沖場測量
測試結果展示：
利用光波導電磁場測量系統對國內某基地化爆輻射電磁脈沖進行測試。結果表明：觸發信號基本上與起爆瞬間同步，起爆后含能材料經過一系列化學、物理變化產生電離，電離出大量的正負離子（電荷）形成爆炸輻射電磁脈沖。顯然，該電離過程是需要時間的，二者相差4-10ms；爆炸輻射電磁脈沖為一系列雙極性電磁脈沖組成的脈沖串，脈沖寬度在100 μs數量級，脈沖峰-峰場強在kV/m量級。
